1 简介

日本污水处理人口普及率为76.3%,管道总长度约45万公里,井盖数量已达1400万个。

全国各地每天都能看到的井盖的主要作用是维修下水道管道的入口,但是一旦发生游击暴雨,雨水立刻流入下水道,井盖被下水道关闭。水压和气压,有散开的危险,有的时候整个沥青路面都会被吹走,影响市民的生活。

另一方面,沙井盖作为道路的一部分要求安全,作为唯一可见的下水道设施,还通过设计沙井等,起到向公众推广下水道业务的作用。

球铁井盖标准(球铁井盖图片)

2 井盖及周边环境要求性能

根据日本下水道新技术机构 2012 年 3 月出版的《下水道窨井盖系统维护与改造技术手册》(以下简称《盖子维护手册》) ,窨井盖有 以下性能功能列为要求具有作为道路的一部分应具有的能力和物理特性(性能),以及作为管道的一部分和作为维修入口应具有的作用(功能)。
 1) 防破损性能
 2) 防滑性能
 3) 防晃动性能
 4) 防止浮起/飞散功能
 5) 防坠落/坠落功能
 6) 防止非法倾倒/侵入功能
 7) 防止雨水流入功能
 8)开放功能如
表1所示, 汽车保有量增加、车辆总重量限制放宽、大型车辆通行量增加等道路环境发生变化,在 台风增多、暴雨集中等自然环境中,井盖的八项性能和功能不断与时俱进。

球铁井盖标准(球铁井盖图片)

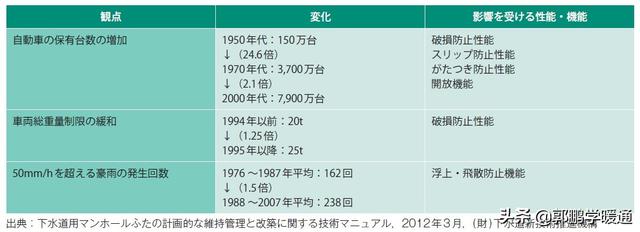

表1 井盖周边道路及环境变化

尤其是近年来,由于游击暴雨等的增多,内陆水域被淹的风险增加,大量雨水一下子流入下水道,导致沙井水位急剧上升,由于水压和气压,盖子会上升,会出现飞散现象(照片1),有时还会出现周围沥青路面的漂浮现象(照片2)

球铁井盖标准(球铁井盖图片)

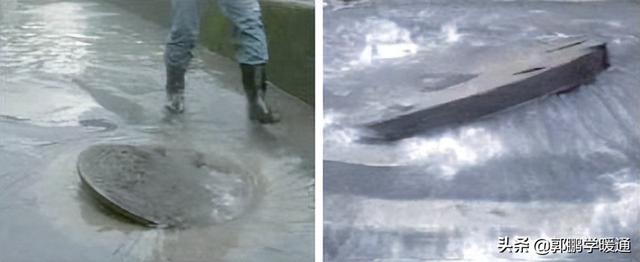

Photo-1 大雨时关闭浮动(无锁定功能)

球铁井盖标准(球铁井盖图片)

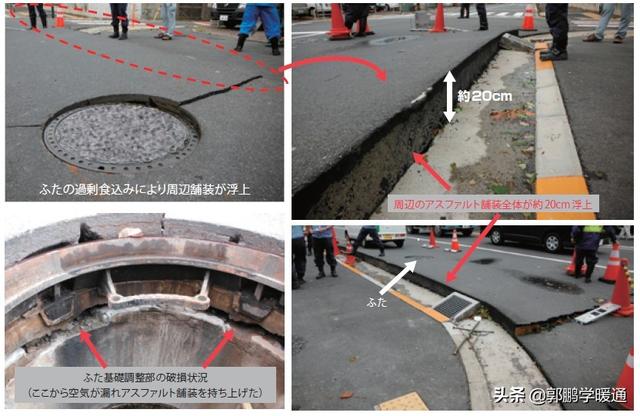

Photo-2 沥青路面因内压而铺装的例子

此时,没有安全措施的盖子会散落,最坏的情况下,会导致行人掉入沙井内。1998年,在某城市,一场暴雨导致井盖散落,一名年轻女子在被淹的道路上被吸入井口,造成了一场悲惨的事故,失去了宝贵的生命。

此次事故发生后,建设部下水道厅(现国土交通省)要求全国各事业单位对井盖进行检查,同时出台《下水道井口应急安全措施》部成立审查委员会完成。此后,对井盖浮散的机理进行了阐明并采取了对策。

3 井盖浮动和飞散措施

(1) 闭包浮动/散射机制

在《下水道窨井安全措施指南(日本下水道协会)》中,大雨时窨井盖漂浮和散落的现象分为三类: 1)水压升高,(2)气压升高, (3)气团迅速增加(图-)。 1)后,根据流量、管道结构/布置、地形、井盖类型等判断危险程度. 作为因素。

球铁井盖标准(球铁井盖图片)

图 1 闭包悬浮/散射机制

在我们的中心,我们正在对井盖的浮动和散射现象进行水力模型实验,我们正在通过向公众开放实验来开展这些安全意识活动(照片3)

球铁井盖标准(球铁井盖图片)

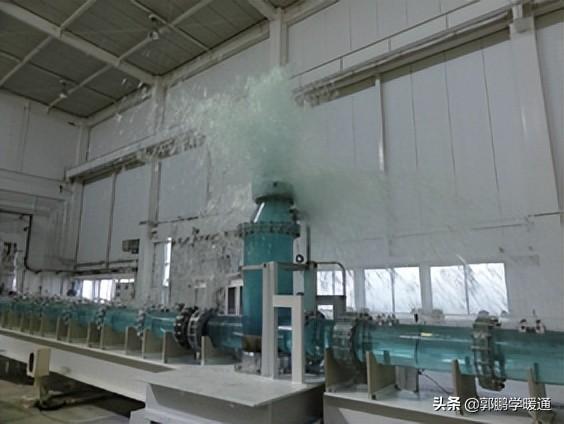

图3 盖子浮动/散射现象的水力模型实验

(2) 防止盖子浮动和散落的措施

据日本地面人孔工业协会介绍,作为防止盖子浮起和散落的措施,具体介绍了以下三项。

(1) 防止上浮的压力释放式人孔

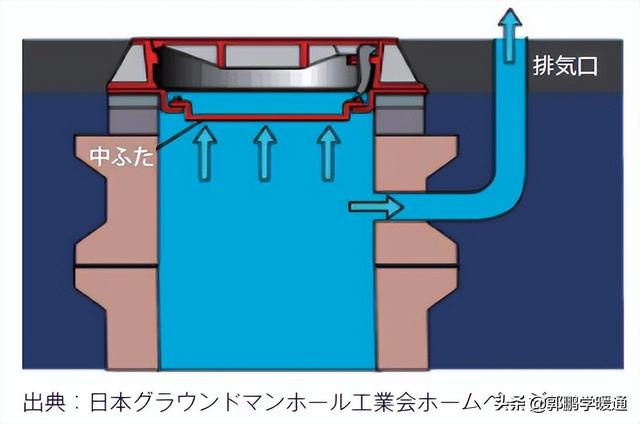

防止盖子上浮和飞散的措施之一是提高管道设施的位移。有一种用于防止悬浮的压力开启式人孔盖,可将一定量的盖子抬起并从间隙中排出,还有一种用于进一步增加位移的网格盖
(图2)

球铁井盖标准(球铁井盖图片)

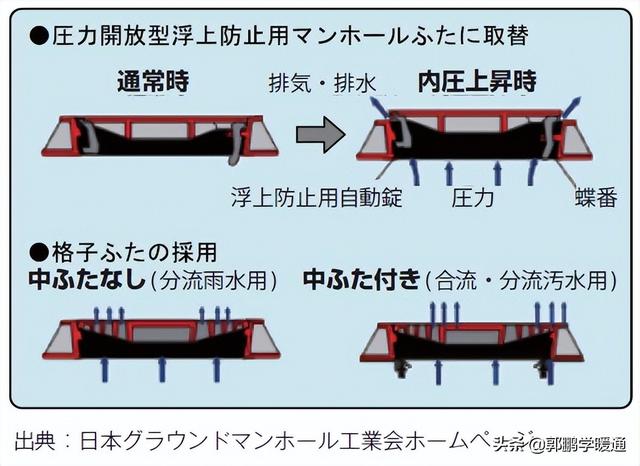

图2 压力释放式井盖防止悬浮

有的格子盖有内盖防止内部异味,内盖用于下水管和合流下水道。此外,在井盖有浮动和散落风险的地方,我们正在努力防止事故发生,例如在正确的位置为正确的人安装网格盖
压力释放式防上浮人孔盖具有一定的上浮性,不会因汽车通过或排气/排水过程中因内压而晃动井盖而导致防上浮自动锁脱落。两轮车经过时也必须没有明显的障碍物。内压进一步上升时,优选在铰链之前破坏防止上浮的自动锁定装置,即使在打开盖的情况下也将盖与框架连接。但是,如果由于大型车辆的反复通行等原因,盖子过度咬入接收框架,盖子可能无法正常升起,并可能随沙井边块或沥青路面一起升起或散落
(照片2)。因此,抑制盖子咬入接收框架的力(咬合力)是极其重要的。由于盖子制造商的不断努力,这些天已经开发出可以避免过度咬合力的产品。
该中心站在中立的第三方机构的立场,充分利用其作为ISO认可的测试实验室的专业知识,对这些产品进行性能确认测试。

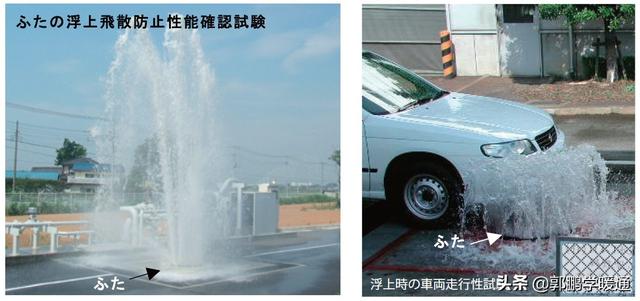

图 4显示了悬浮过程中防止悬浮性能和车辆驾驶性能的测试状态。

球铁井盖标准(球铁井盖图片)

Photo-4 使用实际盖子的性能确认测试
(2) 带锁的防坠梯
在井盖打开的情况下进行检查/清洁工作时,最好安装防坠梯,以免因人员坠落或物体坠落造成事故。《下水道人孔安全措施指南(草案)》中指出,最好安装一个防坠梯,即使盖子因内部压力而散落,也能防止人坠落该梯子在上下井时是手持式的,上下井时也很安全
(图3)

球铁井盖标准(球铁井盖图片)

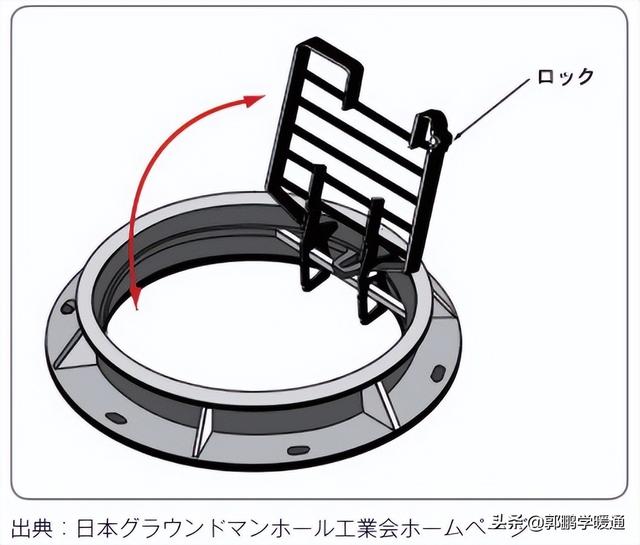

图3 带锁防坠梯

( 3) 耐压盖子
防止盖子浮动和散落的其他措施包括提高盖子和侧块的耐压性。最好使用耐压盖子,以避免盖子因内压而浮起和雨水散落,特别是在人流量大、内压产生频率高的地方
。图 4)

球铁井盖标准(球铁井盖图片)

图 4 耐压盖
在这种情况下,需要适当地设置排气口以释放内部压力。耐压盖的耐压一般为0.1~0.3MPa。

4 井盖的最新趋势

(一)作为公关媒介

近年来,为地方政府设计独特的井盖已变得相当普遍。过去,地方政府指定的“花木鸟”很常见,但最近聘请当地职业棒球队和职业足球队的角色并不少见(照片5)

球铁井盖标准(球铁井盖图片)

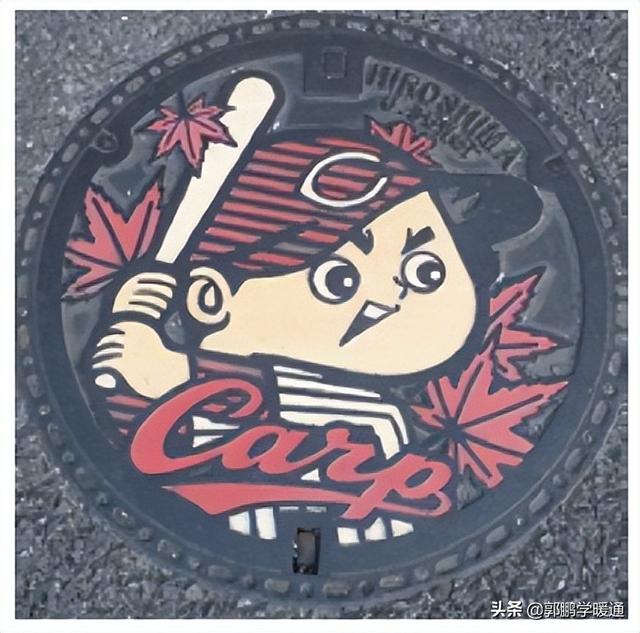

Photo-5 男孩用窨井盖(广岛县广岛市)

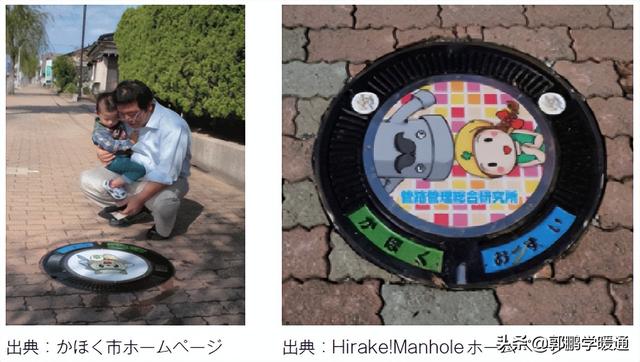

另一方面,在石川县河北市,作为使用井盖的新尝试,正在开展名为“河北AR街”的倡议。这是一种利用AR(Augmented Reality)技术的广告方法,通过智能手机等读取井盖的图像时,屏幕上会显示图像,由赞助公司创建,以营造生动的氛围。城市。)
(照片6)

球铁井盖标准(球铁井盖图片)

照片6 河北市的AR沙井

(2) 作为街头的文化遗产,作为街头的艺术

被井盖的艺术性所吸引的普通大众会参加名为“窨井之夜”的活动。据参会者介绍,享受窨井盖主要有两种方式,一种是“街头文化传承”,一种是“街头艺术”。“街上的文化遗产”是从古董价值方面欣赏沙井,而“街上的艺术”是从设计方面欣赏沙井。

沙井之夜主页介绍了“封闭盆景”的艺术。这意味着井盖表面的小孔(锁孔)被泥土和沙子堵塞,杂草在约2厘米见方的狭窄空间内自然生长,使其看起来像盆景(照片7)

球铁井盖标准(球铁井盖图片)

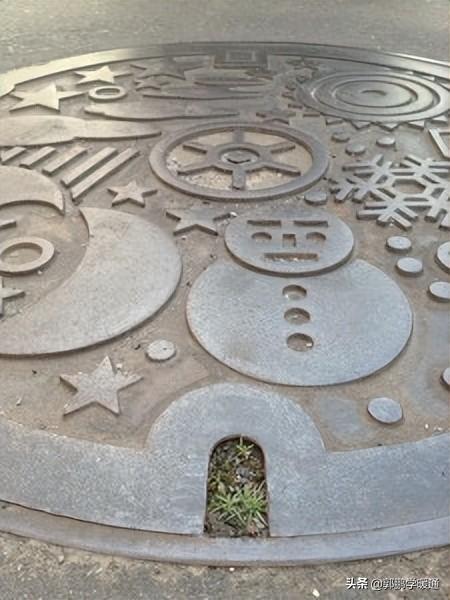

Photo-7 带盖盆景(摄影:竹内正典)
钥匙孔被泥沙堵塞,杂草自然生长。

作为沙井相关研究中心的工作人员,我从艺术的角度分析了盖子到最小的细节,作为研究中心的工作人员,我从他们身上学到和注意到了很多东西,我来了从一个新的角度看盖子。(
http://manholenight.info/)。

(3) 其他

今年3月8日,开展多方位公关活动,提升下水道行业存在感的“下水道公关平台”召开了“沙井峰会”会议。大会的内容是,被各种井盖世界魅力所吸引的人们与业内人士齐聚一堂,畅谈井盖的历史与技术进步,怀揣梦想的未来,畅谈参观的乐趣说。
不仅是上面提到的沙井之夜的成员,还有国家和地方政府官员和公众,共有300人参加,媒体公司也前来采访。

5 人孔的进一步发展

至于游击暴雨造成的淹水措施,硬性措施是有限度的,例如扩大管道直径和建设新的储存设施,软性措施也很重要。作为软件措施,洪水预测系统和降雨预测系统正在开发中,但准确性问题仍然存在。具体来说,实际浸水情况与预测值存在出入,但可以期待通过人孔等收集这些实时信息,完善浸水预测系统。

不一定要把沙井作为信息收集基地,但作为可以覆盖整个污水处理区域的下水道设施,沙井从点→线→面的角度来看是有效的。我想建议将来考虑将其作为防止使用库存的洪水的措施。

作为今后利用基地人孔的方法,对未知水的对策(雨天浸水等)进行流量调查,积累浸水记录数据以提高浸水模拟信息的准确性,以及管道中的污水发生灾害时,为了测量水质信息以进行处理,可以想象增强有助于改善城市安全的作用。

六,结论

作为道路的一部分,在城市中随处可见井盖,但它们不仅可以在发生灾害(洪水破坏)时确保市民的安全,还可以在发生灾害时用作应急厕所地震,但从艺术的角度来看,对一些人来说,也是一种迷人的存在。

本中心通过强大的窨井盖实验之旅和技术公关杂志开展下水道宣传和安全启蒙等信息传播活动,这些活动得到了评估和国土交通大臣奖(2013年)我们获得了循环道污水处理奖:特殊类别)。
最近,埼玉县的小学生和家庭主妇协会等公众的参观人数一直在增加,我们很自豪能够为下水道以外的广大人群提供新的认识世界。
